Fan coil egységek nem kapcsolnak be – hibaelhárítás
Kaptam egy hívást, hogy nézzek rá egy fan coilos (hőcserélős) rendszer relés vezérlésére, mert nem kapcsolnak be a fali egységek, a padlóhűtés viszont működik.
A helyszínre érve a relés vezérlést vettem szemügyre, kapcsolási rajz/áramutas rajz nem volt elérhető, ezért vissza kellett fejteni melyik relé mit kapcsol. A vezérlést dugaszolható ipari relékkel oldotta meg a rendszer szerelője.
Az első vizsgálat alapján a relék vezérlő körei nem kaptak táplálást a termosztát kapcsolása után, ezért a fali termosztátok vizsgálata következett.
Mivel a négy helyiség egyikében sem kapcsoltak a hőcserélők, ezért valószínűsítettem, hogy a mechanikus fali termosztátok fix fázisa nem kap táplálást. A fali termosztát kapcsopontjait vizsgálva a gyanúm beigazolódott, tehát a következő lépés a betáp pont megkeresése volt.
A munkavégzés címén a hőcserélők és vezérléseinek önálló kiselosztó berendezés került előzőleg beüzemelésre. A kiselosztó villamos berendezés szerkezeteit szemrevételezve megállapítottam, hogy az egyik kismegszakító kapocspontján laza kötés van, illetve a közös nulla rézsínen és a nulla vezetőkön égésnyomok, oxidáció nyomai láthatók, a vezetékek szigetelésének egy jórésze megolvadt.

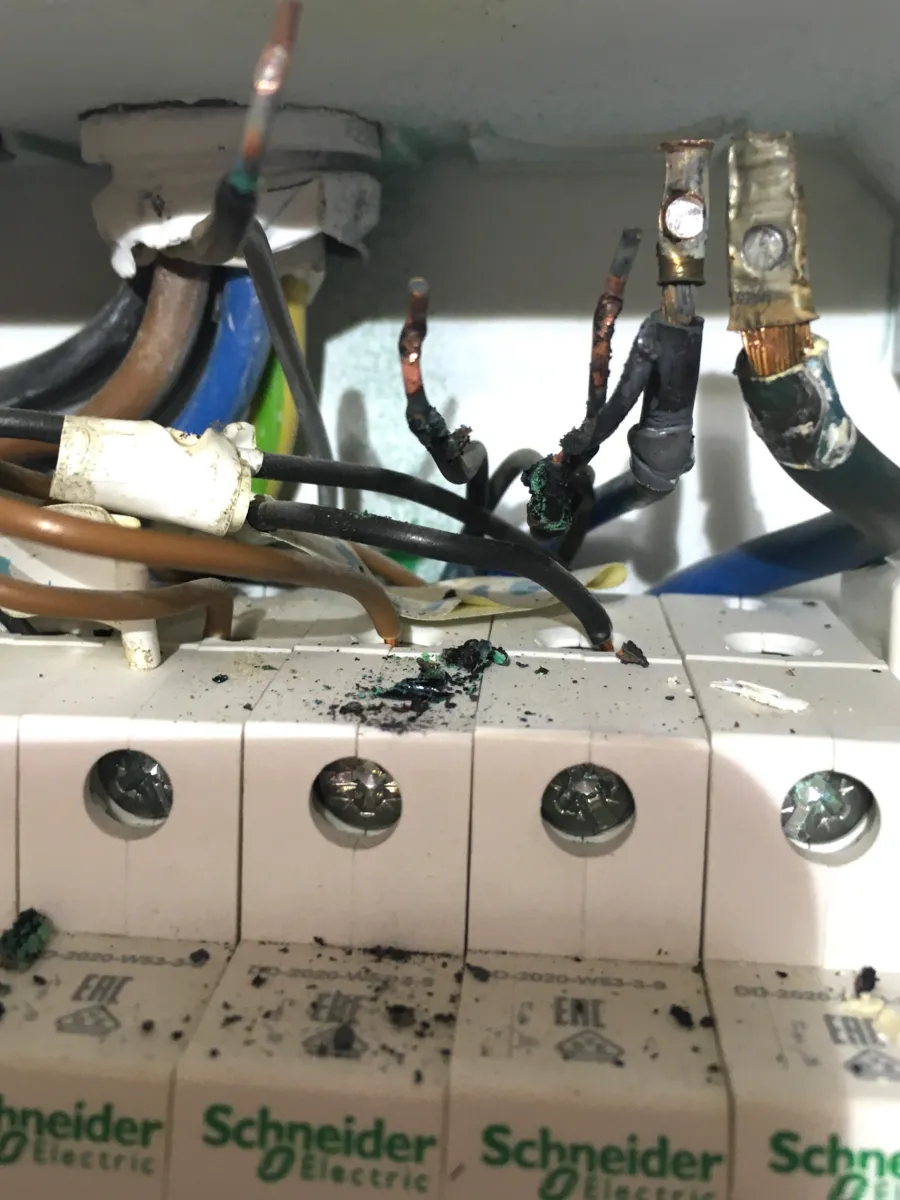

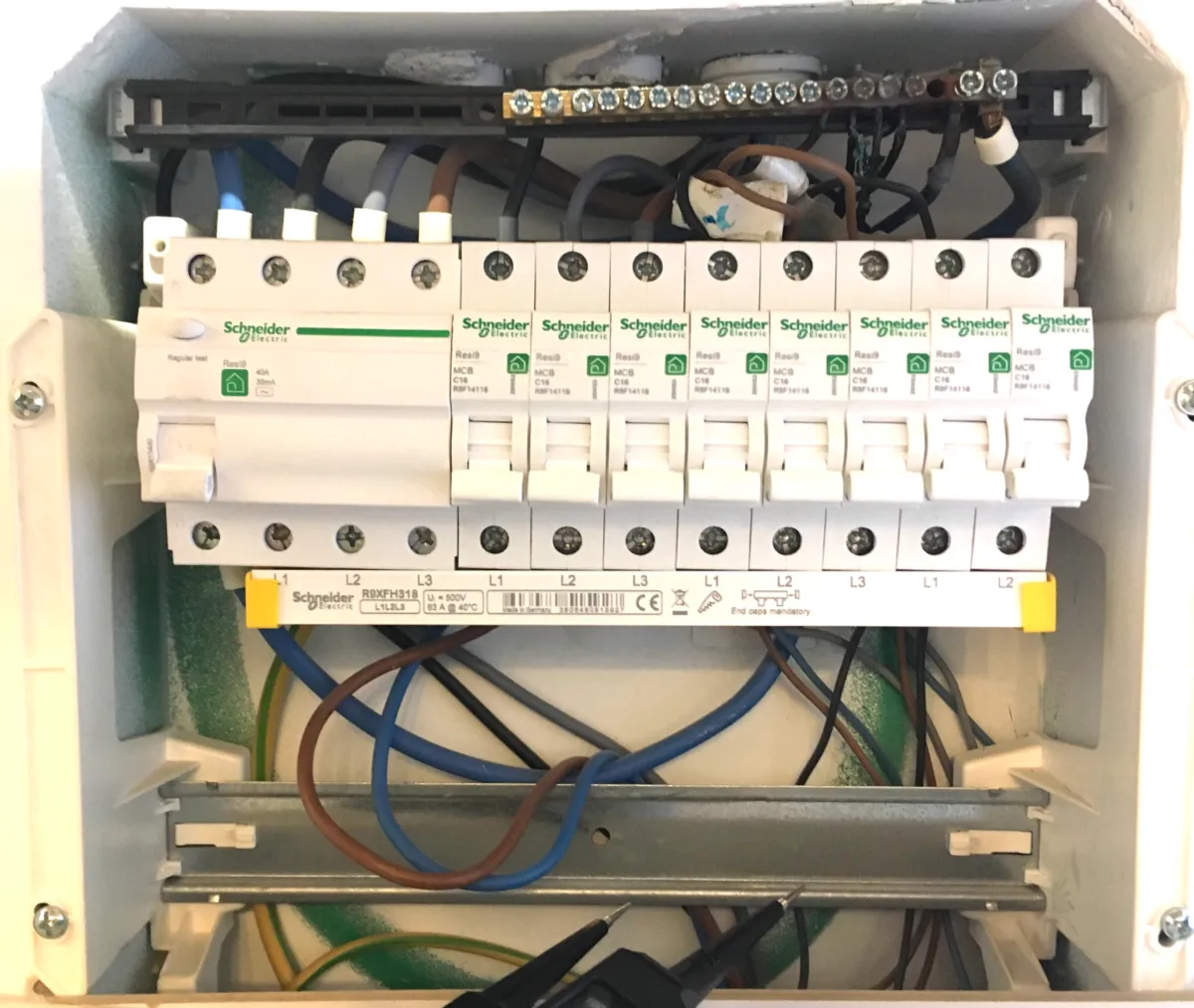

A hibás elosztó képe
A probléma megoldása a nulla sín cseréje és a nulla vezetők sérült részeinek eltávolítása volt, illetve szemrevételezésre került az elosztó berendezés egésze, mivel túlterhelés esetén a fázisvezetők és kismegszakítók is károsodhattak volna. Szerencsére ebben az esetben erről nem volt szó, így a sérült részek eltávolítása, cseréje után az összes csavar az eszköz által kívánt nyomatékra lett meghúzva a megfelelő szerszámmal.
A szerelés után következhetett az ellenőrzés, majd a feszültség alá helyezés amit mérések követtek. Terhelt állapotban lakatfogóval mértem a vezetékeken folyó terhelő áramokat, hogy ellenőrizzem, hogy a nulla vezetők égése csak laza kötésből eredt vagy túlterheléssel van dolgunk.
Mindezek végeztével kiállítottam a munkalapot az elvégzett szerelésről, amiben pár észrevételt, javaslatot fogalmaztam meg a jelenleg kialakított rendszer szabványosabbá, biztonságosabbá tételéhez.
Az elosztó burkolata nem volt fellelhető a helyszínen, ezt szükséges pótolni, viszont egy már nem forgalmazott típusról van szó, így más-más megoldás is szóba jöhet. Frissítéssel jelentkezem majd.
