Kiselosztó burkolatának pótlása, amikor a villanyszerelés nyomozati tevékenység lesz

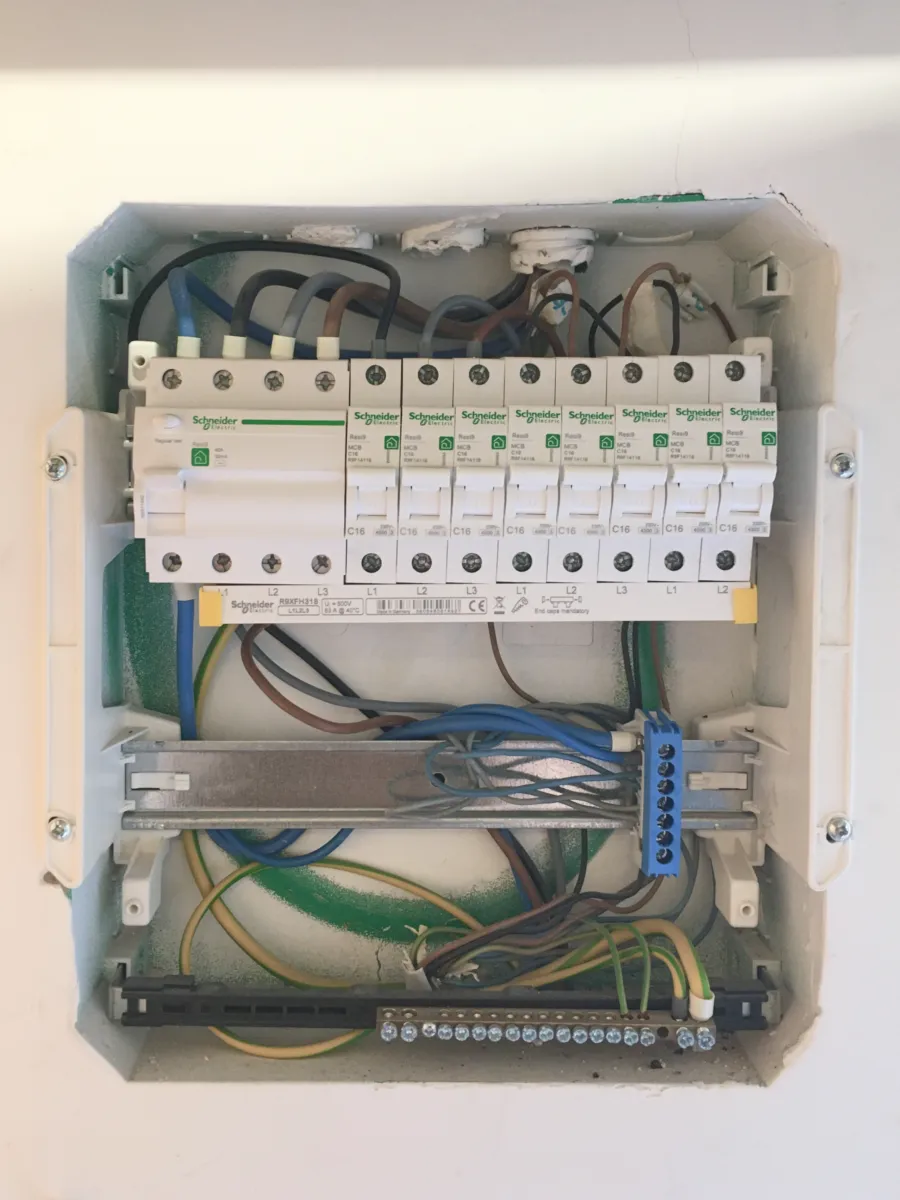

Az előző munka leírásomban említettem a helyet, ahol a meglazult nulla kötések miatt a nulla sínt az égési nyomok és oxidáció miatt cserélnem kellett. Akkor szembesültem azzal a ténnyel is, hogy a kiselosztóra nem volt felszerelve a burkolata, így természetesen az IP védettsége se volt a gyárilag megadott érték, sőt érintésvédelmi szempontból kockázatos volt a használata.
Joggal merül fel mindenkiben a gondolat, hogy egy elosztó burkolatának pótlása nem nagy dolog, csak fel kell csavarni, felpattintani az ajtót és kész is. Igen, valóban ekkora munka, de nem ebben a helyzetben!
Elsősorban az előző szerelő a kiselosztó be nem épített alkatrészeit nem hagyta a helyszínen. Az általános lakossági elosztók jórészéhez nem lehet külön alkatrészt kapni, tehát a burkolat pótlásához be kell szerezni egy újabb komplett elosztót.
Igen ám, elsőként ki kell nyomoznom milyen elosztódobozzal is van dolgom, hogy be tudjam szerezni az újat. Hosszas kutatási cselekmény után meg is találtam melyik elosztó süllyesztett alkatrésze van begipszelve a falazatba.
Itt kiemelném, hogy azért vicces a sztori, mert miután megtaláltam az elosztó típusát, rájöttem, hogy a helyszínen van mégegy elosztó ami ugyanez a típus, így nem kellett volna annyit keresnem (nem-nem, ezt az időt nem számláztam ki az ügyfélnek).
Jött a következő bökkenő, ezt az elosztó típust a gyártó már nem forgalmazza, lecserélték egy újabb típusra, aminek más a kinézete és a süllyesztett része is más vonalvezetésű.

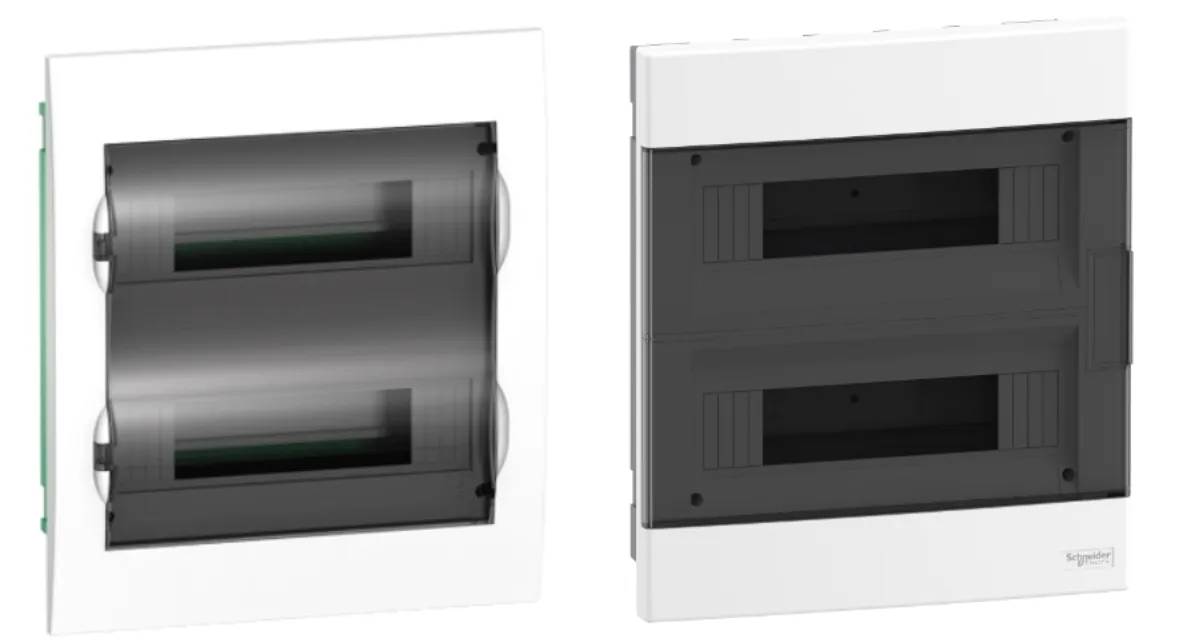

A beépített elosztó típusa: Schneider Easy9 EZ9E212S2F 2×12 modulos szekrény
A váltó típus: Schneider Easy9 EZ9EUA212 2×12 modulos szekrény

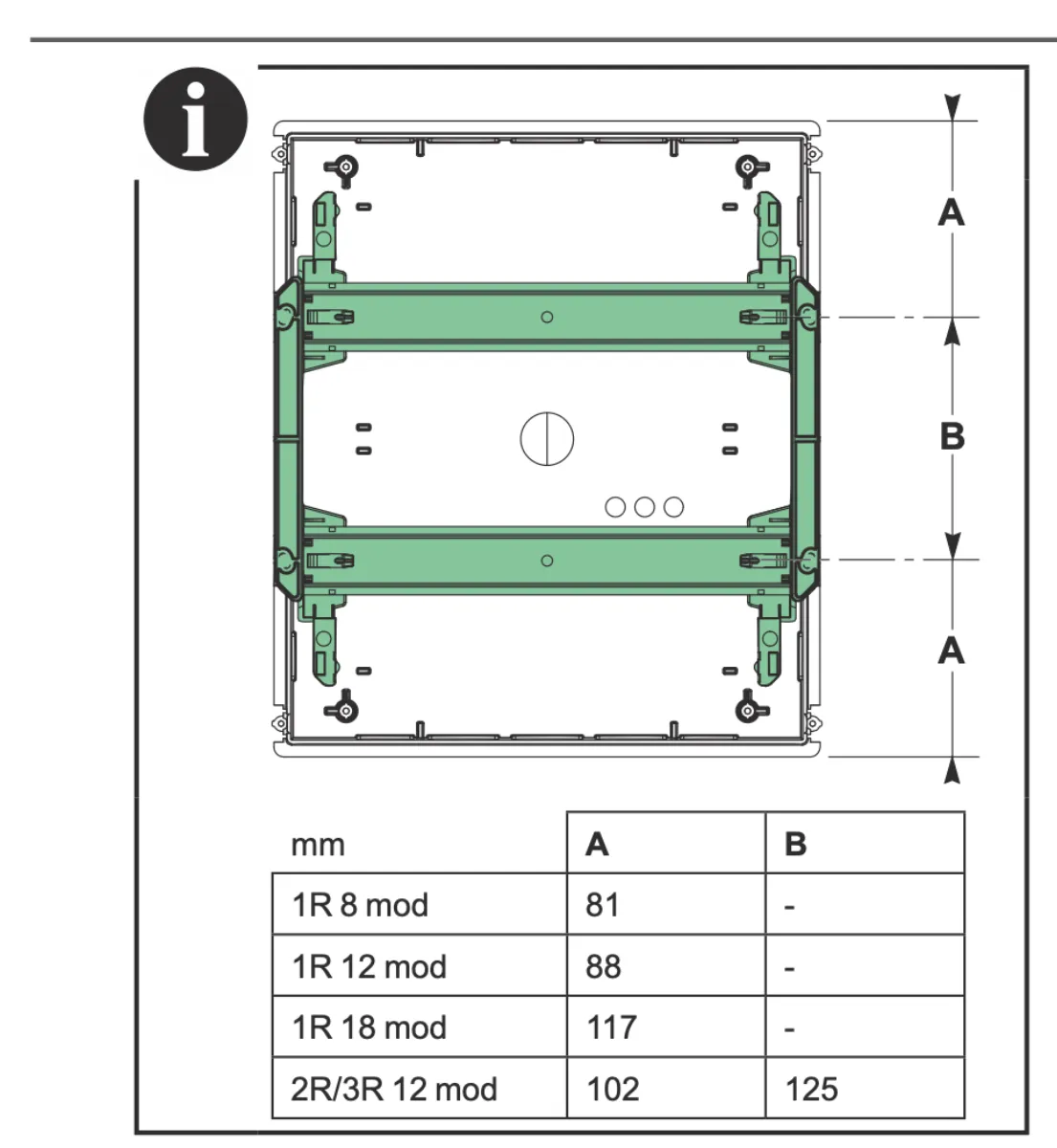

Gondoltam rákérdezek pár helyen hátha elfekvő készletről még tudnak adni a régi típusú elosztóból, de nem jártam sikerrel. Így jött a matekozás, a méricskélés, mert mindkét típus tokozata nagyon hasonló, a burkolatfedél rögzítése ugyanúgy a DIN sínek rögzítésére szolgáló kivehető síntartó furataiban valósul meg.
Mivel az új süllyesztett elosztó behelyezése a régi kibontásával járt volna (vagy lehetőség lett volna falon kívüli elosztó felhelyezésére amennyiben a kivésett falrész feltöltésre kerül) így első lehetőségként az ügyfél szempontjából a lehető legköltséghatékonyabb és tisztább megoldás felé vettem az irányt, mégpedig beszereztem a Schneider új Easy9 típusú süllyesztett elosztóját.
A kigondolt művelet meghozta a várva-várt sikert, az új típusú elosztó burkolatának rögzítő furatai teljes mértékben egy vonalba estek a DIN sín rögzítő furataival, a burkolat teljes mértékben hézagmentesen takarta az elosztó besüllyesztett részét, így megvalósult a gyártó által írt IP40 védelem zárt ajtók mellett.
Tehát bátran kijelenthetjük, hogy a Schneider Easy9 EZ9E212S2F és Easy9 EZ9EUA212 burkolata teljes mértékben kompatibilis egymással. A DIN sín tartó nem került lecserélésre, így annak kompatibilitását nem tudom biztosra kimondani, de nagyon valószínű, hogy az is átszerelhető.
Az alsó 12-es blokkban nincs DIN sínes készülék behelyezve, így megfelelően méretre vágott maszkolót helyeztem be. A két szélén a Schneider dobozba gyárilag rögzített maszkolók láthatók.
A feliratozást a már kinyomozott áramkörök részére megtettem, a többi áramkör felderítése folyamatban van.
Mivel az ügyfél a teljes ingatlanra vonatkozóan Villamos biztonsági felülvizsgálatot végeztet, ezért közös döntésből a legfontosabb hiánypótlásokat elvégeztük, mint például az elosztó burkolatának pótlása, viszont további lépéseket a felülvizsgáló által kiállított jegyzőkönyv és hibalista alapján teszem meg, így az általam javasolt és elvégzett munkának biztos háttértámasza van.
A következő részekben folytatni fogom a fan coilos relés vezérlés felderítése során nyert tapasztalatokkal.
